PCIE软件相关基础知识
什么是PCIE
PCIe
,全称Peripheral Component Interconnect Express
,是一种高速串行计算机扩展总线标准,用于连接计算机内部的硬件组件,如显卡、存储设备、网络适配器等。PCIe
是一种点对点的双向通信标准,这意味着它在发送和接收方向上都提供专用的信道,与传统的PCI
总线相比,PCIe
提供了更高的带宽和更低的延迟。
PCIE设备长什么样
比如这是一张虚假的显卡
虽然上图内容是假的, 但还是很形象的.
带宽
PCI Express
(PCIe
) 是一种高速串行计算机扩展总线标准,用于连接主板上的各种硬件组件,如显卡、存储设备和网络适配器等。PCIe
带宽主要由以下几个因素决定:
- 版本:
PCIe 1.0:最初版本,每个通道的原始数据传输速率为
2.5 GT/s
(Giga Transfers per second
),考虑到8b/10b
编码的效率,实际数据传输速率为250 MB/s
。PCIe 2.0:将每个通道的原始数据传输速率翻倍至
5.0 GT/s
,实际数据传输速率为500 MB/s
。PCIe 3.0:再次将每个通道的原始数据传输速率翻倍至
8.0 GT/s
,实际数据传输速率为1 GB/s
。PCIe 4.0:继续将每个通道的原始数据传输速率翻倍至
16.0 GT/s
,实际数据传输速率为2 GB/s
。PCIe 5.0:每个通道的原始数据传输速率提升至
32.0 GT/s
,实际数据传输速率为4 GB/s
。通道数(
lane count
):PCIe
插槽有不同的通道数,表示为x1
、x2
、x4
、x8
、x16
等。通道数越多,带宽越高。例如,一个
PCIe 3.0 x16
插槽的总带宽为16 × 1 GB/s = 16 GB/s
(双向,即上行和下行总和),单向带宽为8 GB/s
。方向性:
PCIe
带宽通常是双向的,这意味着数据可以同时在两个方向上传输,增加了一倍的有效带宽。

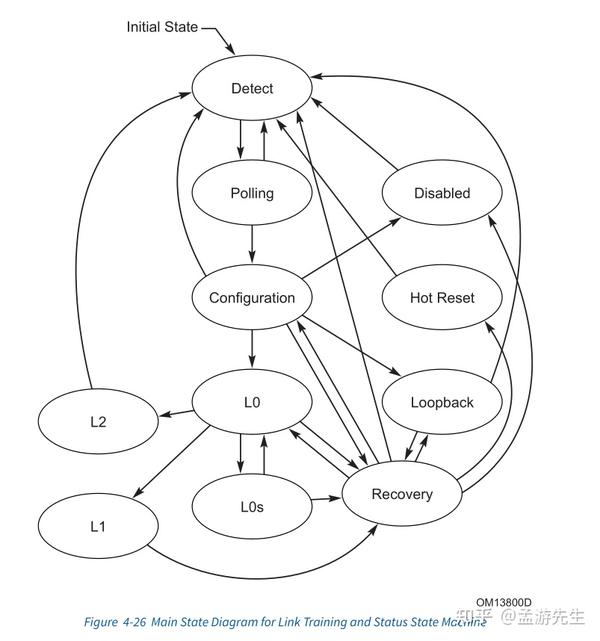

PCIE链路状态
包括detect
, polling
, configuration
等, 大致了解下先. 在固件下需要做PCIE
设备的链接, 就是从detect
状态切换至L0
状态.
PCIE总线的组织结构

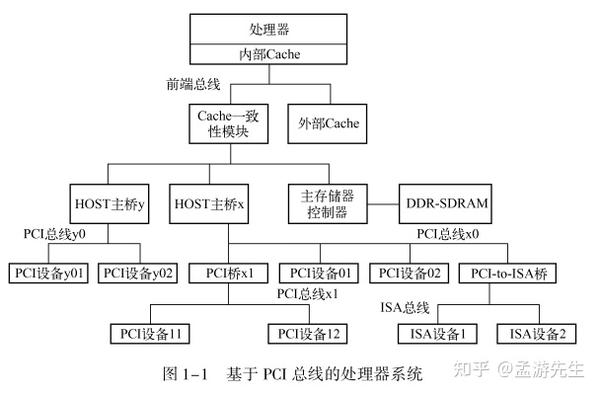

图中与 PCI
总线相关的模块包括: HOST
主桥、 PCI
总线、 PCI
桥和 PCI
设备。在 PCI
总线中有三类设备: PCI Agent
设备和桥设备。如PCIE
的网卡, 显卡, RAID
卡等, 均属于PCIE
的Agent
设备. 而其插槽, 就可以认为是一个PCIE
桥设备. 插槽通常如下图:
Type0和Type1
PCI
总线定义了两类配置请求, 一类是 Type 00h
配置请求, 另一类是 Type 01h
配置请求。 PCI
总线使用这些配置请求访问 PCI
总线树上的设备配置空间, 包括 PCI
桥和 PCI Agent
设备的配置空间。
其中 HOST
主桥或者 PCI
桥使用 Type 00h
配置请求, 访问与 HOST
主桥或者 PCI
桥直接相连的 PCI Agent
设备或者 PCI
桥; 而 HOST
主桥或者 PCI
桥使用 Type 01h
配置请求, 需要至少穿越一个 PCI
桥, 访问没有与其直接相连的 PCI Agent
设备或者 PCI

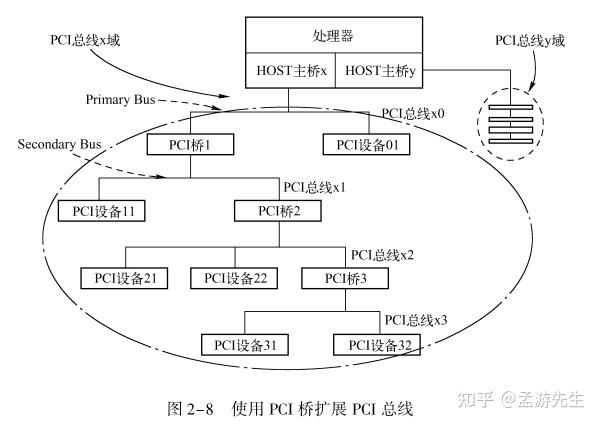

桥。如下图所示, HOST
主桥可以使用 Type 00h
配置请求访问 PCI
设备 01
, 而使用 Type 01h
配置请求通过 PCI
桥 1
、 2
或者 3
转换为 Type 00h
配置请求之后, 访问 PCI
总线树上的 PCI
设备 11
、 21
、22
、 31
和 32
。
配置空间
共同点

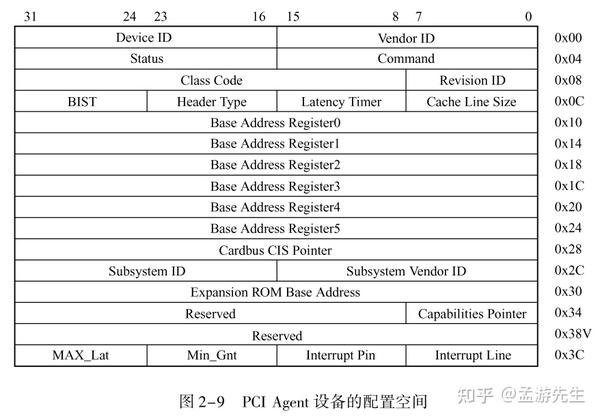

Pci Agent 设备配置空间

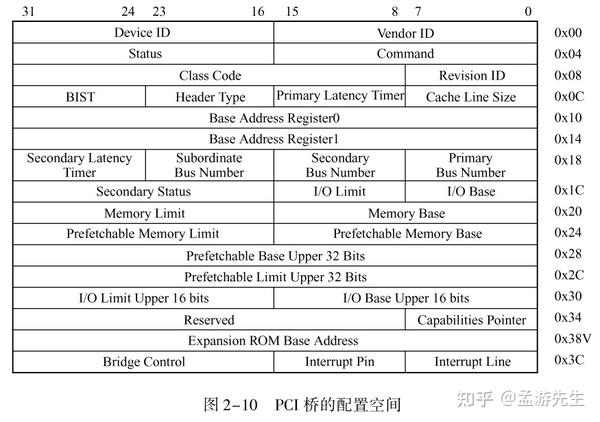

Pci 桥设备配置空间
其中相应寄存器含义可结合PCIE
手册查看其详细含义.

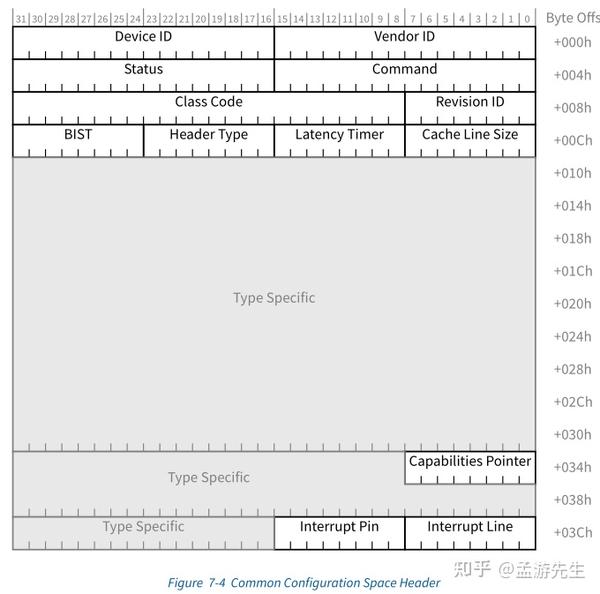

上面说的配置空间通常只描述地址范围为 0x00
~ 0x3F
的寄存器, 这 64
个字节是所有 PCI
设备必须支持的。 事实上,许多 PCI
设备也仅支持这 64
个配置寄存器。
此外 PCI
/ PCI⁃X
和 PCIe
设备还扩展了 0x40~0xFF
这段配置空间, 也属于标准配置空间, 叫做能力寄存器, 即PCI Express Capability
. 在这段空间主要存放一些与 MSI
或者 MSI⁃X
中断机制和电源管理相关的 Capability
结构。
身为软件开发人员, 要了解基本的配置空间中的寄存器含义, 比如
Vendor ID
指厂商,Class Code
指设备类型等. 软件开发时一定会根据相应的设备类型或厂商信息做适配.
Capabilities
Capabilities
其实就是一个单向链表. 0x34
寄存器中的值是第一个capability
在配置空间中的偏移, 如下图, 先0xA4
处是第一个capability
, 0x5C
是第二个capability
. 以此类推, 直至找到0x10
(PCIE
能力标识)或一个都没找到后结束.
每个Capability

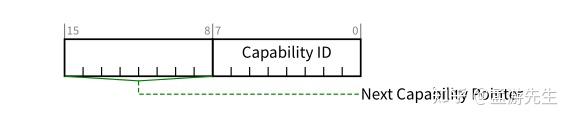

的结构如下图:
其中Capability ID
表明此Capability
的类型. 相关类型可参考如下代码:
1 | /* Capability lists */ |
比较常用的是PCI_CAP_ID_EXP
, 表明其为PCIE
的Capability
, 还有MSI
等中断相关的Capability
.
扩展配置空间
Extended Capabilities
从0x100
开始到0x1000
的范围则是PCIE

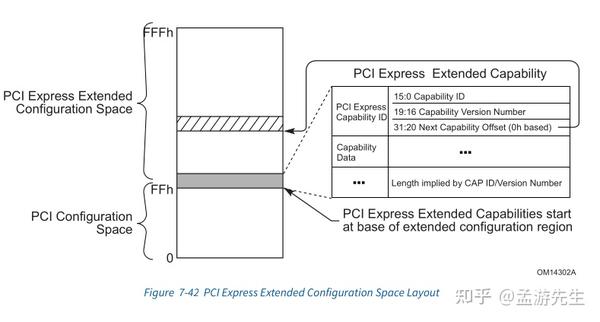

的扩展配置空间. 如下图
和标准的Capability
类似, 其也是一个单向链表, 不过是从0x100
处开始是第一个. 直到Next Capability Offset
为0
时结束.
其具体结构如下:
其中PCI Express Extended Capability ID
表明此扩展Capability
的类型. 相关类型可参考如下代码:
1 |
设备自己的特性配置
在PCI
的配置空间中, 有若干个寄存器叫做Base Address Registers
, 简称BAR
, 这里通常是设备本身的相关配置所在的位置.
BAR

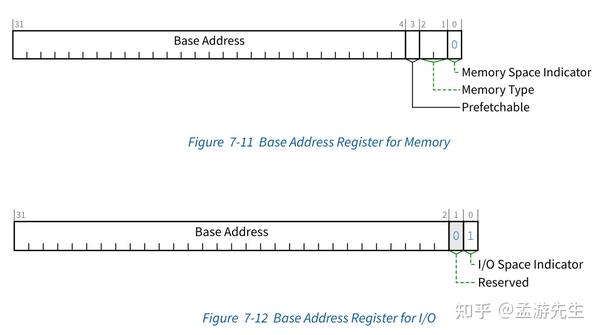

其结构如下:
向里面写全
1
后再读可以获得其空间大小哦
Option Rom
也就是Pci Agent
设备配置空间中有的Expansion ROM Base Address
, 是设备自身的boot code
, 用作自身初始化, 善于使用有奇效.(倒也没必要特别关注)
